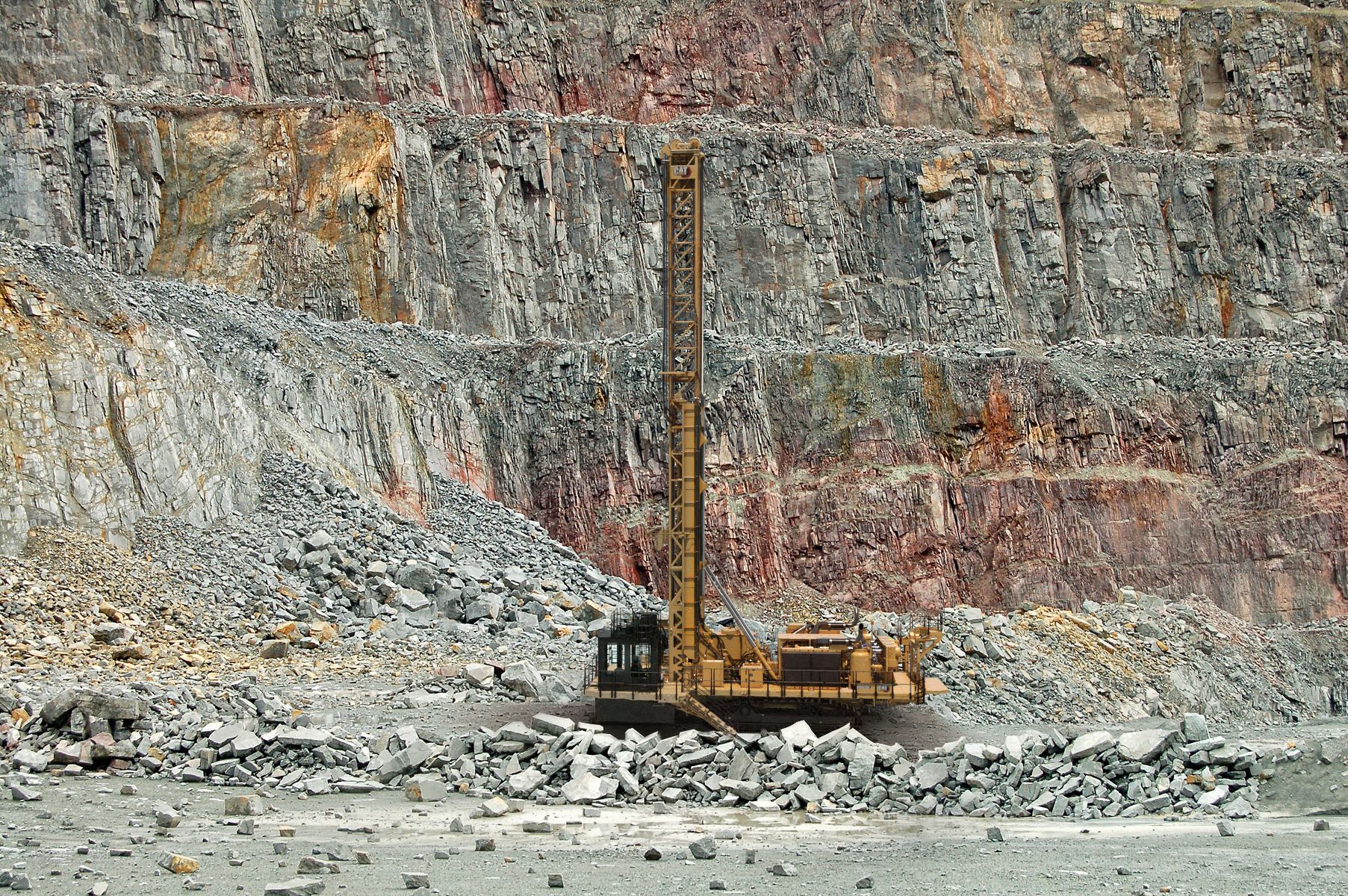

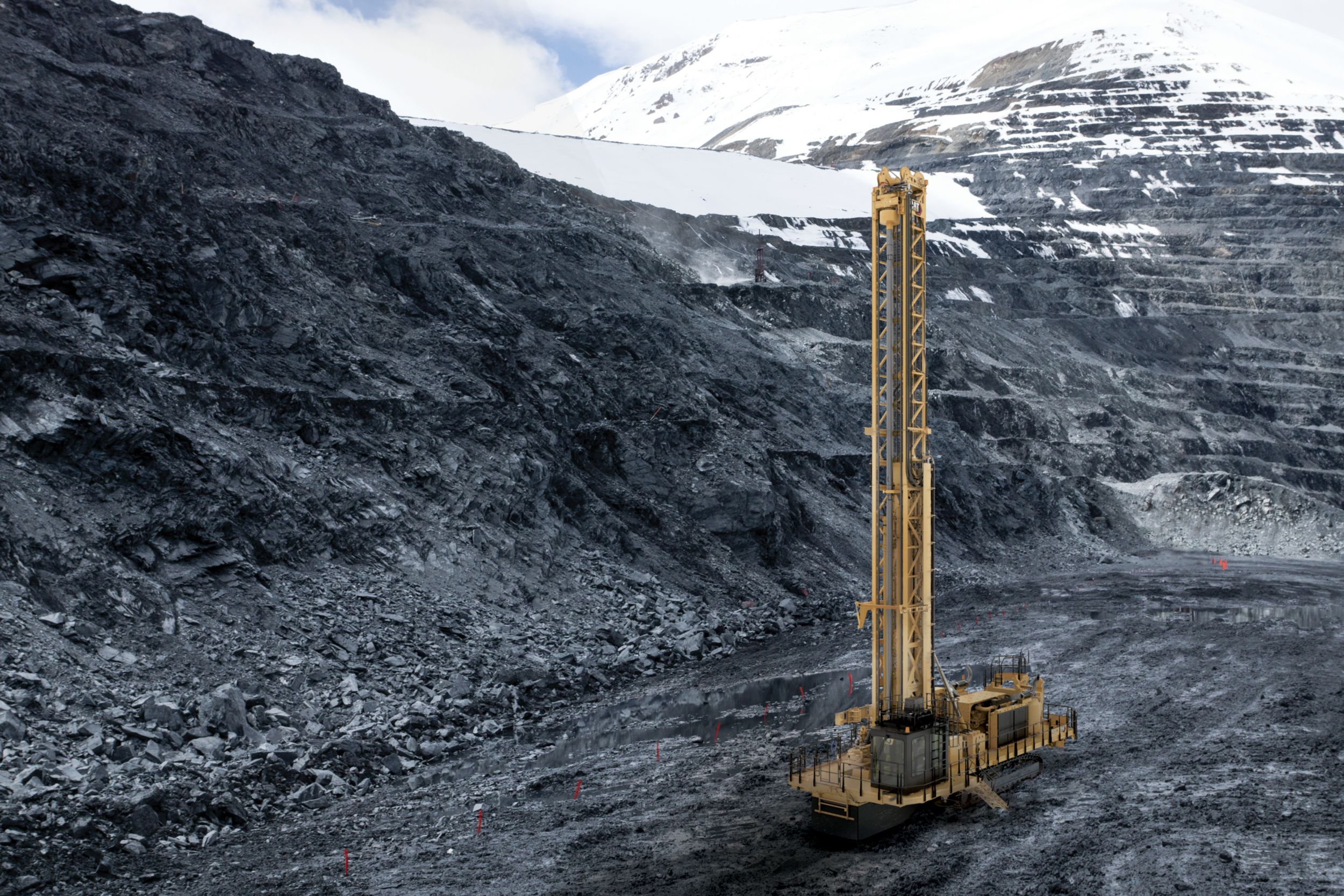

MD6380 Rotary Blasthole Drill

Carga de bits	Hasta 53 845 kg (118.719 lb)
Motor	Cat® 3512C a 1.800 rpm
Diámetro del orificio	251-381 mm (9,875-15 pulg.)

Características	Funcional a una temperatura ambiente de 52° C (125° F)

Nivel climático 1 Líquidos y lubricantes estándar (1)	- Rango de temperatura de -1° C (30° F) a 52° C (125° F)
Nivel climático 2 Fluidos y lubricantes para el Ártico	- Temperaturas de hasta -18° C (-0,4° F)

Componentes (1)	Dos (2) bombas primarias - 280 cc (pistón con controles electrónicos proporcionales)
Componentes (2)	Una (1) bomba de circuito auxiliar - 145 cc (pistón, detección de carga)
Componentes (3)	Dos (2) bombas de ventilador - 100 cc (pistón con controles electrónicos proporcionales)
Componentes (4)	Dos (2) bombas de carga - 74 cc (cilindrada fija)
Componentes (5)	Puertos de muestreo programado de hidrocarburos (S-O-SSM)

Emisiones (1)	Equivalente a Tier 2 de la EPA de EE.UU./Etapa II de la UE
Motor	Cat® 3512C a 1.800 rpm
Potencia nominal (ISO 14396)	1273CV
Potencia nominal (J1995)	1287HP

Elección	Rotativo, una etapa, baja presión 101,9 m³/min (3.600 pies³/min) @ 6,9 bar (100 psi); con depósito receptor de baja presión para ASME/CRN/AU o CE

Cat 374 EEL - Doble garra para aplicaciones de roca dura	29,5 pulgadas
Cat 374 EEL - Pantallas dobles para aplicaciones en roca blanda	35,4 pulgadas
Cat 374 EEL - Tiro de la barra de tracción	723316lbf

Carga de bits Hasta	118719lb
Gama de diámetros de orificio	251-381 mm (9,875-15 pulg.)
Multipase Profundidad de perforación hasta	129 pies
Nota (1)	Perforación vertical o en ángulo
Capacidad de extracción Hasta	110000lb
Par de rotación hasta	15400lbf
Paso único Profundidad de perforación hasta	65 pies

219 mm (8,625 in) de diámetro	- LH and RH, double pipe rack - Capable of single and multi-pass - Primary loader @ 29.68 m (97.4 ft) - Secondary loader @ 39.59 m (129.9 ft)
235 mm (9,25 in) de diámetro	- LH and RH, double pipe rack - Capable of single and multi-pass - Primary loader @ 29.68 m (97.4 ft) - Secondary loader @ 39.59 m (129.9 ft)
273 mm (10,75 in) de diámetro	- LH and RH, double pipe rack - Capable of single and multi-pass - Primary loader @ 29.68 m (97.4 ft) - Secondary loader @ 39.59 m (129.9 ft)
324 mm (12,75 pulgadas) de diámetro	- Bastidor de tubo único - Sólo lado colector de polvo - Sólo paso único
340 mm de diámetro	- Bastidor de tubo único - Sólo lado colector de polvo - Sólo paso único
Artículo de fondo	Los soportes de tubería LH/RH sujetan 9,906 m (32,5 pies) de tubería de perforación

Agarre variable	- 219, 235, 273 mm (8,625, 9,25, 10,75 in) - 324, 340 mm (12,75, 13,375 in)

Casquillo de cubierta de rodillo de una pieza, posicionador de tubos, llave de cubierta, submarino de broca, junta limpiadora de tubos	- 219 mm (8.625 in) - 235 mm (9.25 in) - 273 mm (10.75 in) - 324 mm (12.75 in) - 340 mm (13.375 in)

Amortiguador con sub adaptador superior - disponible en Standard o Premium	- 219 mm (8.625 in) - 235 mm (9.25 in) - 273 mm (10.75 in) - 324 mm (12.75 in) - 340 mm (13.375 in)

Cabina - Premium	- Incluye un asiento de cuero con calefacción y ventilación, suspensión de alta resistencia, cristal de ventana de doble panel - Almacenamiento adicional más limpiaparabrisas en las ventanas delanteras y traseras - Protector extraíble de la ventana del taladro más protector de la ventana delantera y asiento del entrenador.
Cabina - Estándar	- Incluye un asiento de tela, cristal de ventana de un solo panel, persianas y un limpiaparabrisas para la ventana del taladro, protector de la ventana del taladro extraíble y un asiento de entrenador.

Paquete de servicios - Premium	- Centro de servicio para vaciado y llenado de lubricante - Llenado rápido de combustible y agua - Sistema automatizado de lubricante
Paquete de servicios - Estándar	- Llenado rápido de combustible y sólo agua - Sistema de lubricación automatizado

Sistema de inyección de agua	600gal (US)
Sistema de inyección de agua (Nota 1)	Tanque bajo cubierta
Sistema de inyección de agua (Nota 2)	Llenado rápido
Sistema de inyección de agua, capacidad total del depósito de gran volumen	1400gal (US)
Sistema de inyección de agua, gran volumen Capacidad total del depósito (Nota 1)	Depósito montado bajo cubierta de 2271 L (600 gal)
Sistema de inyección de agua, gran volumen Capacidad total del depósito (Nota 2)	Depósito montado sobre cubierta de 3028 L (800 gal)
Sistema de inyección de agua, gran volumen Capacidad total del depósito (Nota 3)	Llenado rápido
Inyección de agua/Recogida de polvo en seco	600gal (US)
Inyección de agua/recogida de polvo en seco (Nota 1)	Tanque bajo cubierta
Inyección de agua/recogida de polvo en seco (Nota 2)	Llenado rápido
Inyección de agua/recogida de polvo en seco (Nota 3)	Recogida de polvo seco de 204 m³/min (7.200 pies³/min)

Nota (1)	Cuatro (4) pilas selladas
Nota (2)	Seis (6) baterías de cada tipo, selladas - Necesario para paquetes de autonomía semi/plena

Componentes (1)	Taladro automático de una pasada/asistencia al taladro
Componentes (2)	Taladro automático de varias pasadas/asistencia al taladro
Componentes (3)	Medidor de profundidad de perforación
Componentes (4)	Nivelación automática, gatos de retracción automática, mástil de subida y bajada automática
Componentes (5)	Mandos eléctricos para perforación, desplazamiento, nivelación y funciones auxiliares
Componentes (6)	Enlace de producto™.
Tipo (1)	Preparado para radio de comunicación y entretenimiento
Tipo (2)	Terreno integrado para perforación completo con cableado y arneses

Altura mástil abajo	21,7 pies
Altura mástil arriba	87,6 pies
Longitud mástil abajo	92,9 pies
Sólo mástil Longitud de envío	82,8 pies
Nota	*La longitud de trabajo mástil arriba con plataforma atornillada añade 1,2 m (4 pies) para un total de 15,9 m (52,1 pies).
Longitud de trabajo Mástil arriba*	48,1 pies
Anchura de trabajo (extremo del taladro)	22,6 pies
Anchura de trabajo (extremo no perforado)	19,9 pies

Sólo mástil	88184lb
Sin mástil	225533lb
Gama de pesos de trabajo	142 300 kg (313.717 lb)

Accesorio (1)	Indicador y enclavamiento del posicionador de tuberías (estabilizador) conectado/desconectado
Accesorios (2)	Un recogedor de tubos hidráulico
Accesorios (3)	Soporte de tubería hidráulica en la parte superior del mástil

Equipo estándar:

Tren de Potencia
- Depósito receptor para depósito receptor ASME/CRN/AU o CE
Taxi
- Cabina estándar
  - Incluye un asiento de tela, cristal de ventana de un solo panel, persianas y un limpiaparabrisas para la ventana del perforador, protector de la ventana del perforador extraíble y un asiento de entrenador.
- Escotilla de visión para ver sobre el agujero
- Iluminación LED
Controles
- Indicador básico de profundidad de perforación y enclavamientos
Producto Enlace/terreno
- Enlace de productos (móvil)
Mástil
- Sin acceso al mástil/sólo a la banderola
Cargador de tubos (seleccione uno)
- 219 mm (8.625 in) de diámetro
  - Estante de dos tubos
  - Capaz de una o varias pasadas
- 235 mm (9.25 in) de diámetro
  - Estante de dos tubos
  - Capaz de una o varias pasadas
- 273 mm (10.75 in) de diámetro
  - Estante de dos tubos
  - Capaz de una y varias pasadas
- 324 mm (12,75 in) de diámetro
  - Bastidor de tubo único
  - Sólo lado del colector de polvo
  - Sólo paso único
- 340 mm (13.375 in) de diámetro
  - Bastidor de tubo único
  - Sólo lado colector de polvo
  - Sólo paso único
Top Sub/shock Sub (seleccione uno)
- 219 mm (8.625 in) estándar
- 235 mm (9,25 in) estándar
- 273 mm (10,75 in) estándar
- 324 mm estándar
- 340 mm estándar
Grupos de herramientas (seleccione uno)
- 219 mm (8.625 in)
  - Casquillo de cubierta de rodillo de una pieza, posicionador de tubería, llave de cubierta, submarino de broca, junta limpiadora de tubería.
- 235 mm (9.25 in)
  - Casquillo de la cubierta de rodillos de una pieza, posicionador de tubos, llave de cubierta, submarino de brocas, junta limpiadora de tubos.
- 273 mm (10.75 in)
  - Casquillo de la cubierta de rodillos de una pieza, posicionador de tuberías, llave de cubierta, submarino de brocas, junta limpiadora de tuberías.
- 324 mm (12,75 in)
  - Casquillo de la cubierta de rodillos de una pieza, posicionador de tubos, llave de cubierta, submarino de brocas, junta limpiadora de tubos.
- 340 mm (13.375 in)
  - Casquillo de cubierta de rodillo de una pieza, posicionador de tubería, llave de cubierta, submarino de broca, junta limpiadora de tubería.
Llave de corte hidráulica de empuñadura variable (seleccione una)
- Rango de agarre
  - 219, 235, 273 mm (8.625, 9.25, 10.75 in)
- Rango de agarre
  - 324, 340 mm (12.75, 13.375 in)
Tubo de perforación - 9,9 m (32,5 pies) de longitud
- Sin engrasador de roscas
Grupo Tricone Bits (seleccione uno)
- Cesta de brocas hidráulica
Paquetes de servicio/sistema de fluidos
- Llenado rápido estándar sólo para combustible y agua, sistema de lubricante automatizado
Consideraciones climáticas/regionales
- Depósito receptor de aire de baja presión (ASME/CRN/AU) o
- Depósito receptor de aire de baja presión (CE)
- Cuatro (4) pilas
- Nivel climático 1
  - Fluidos y lubricantes estándar
  - Con un rango de temperatura de -1° C (30° F) a 52° C (125° F)
- Certificaciones CE
Marco/cubierta
- Sin caja portaherramientas (sólo tapa)
- Sin grúa giratoria (sólo cubierta)
Supresión de polvo
- Sólo inyección de agua (sin colector de polvo)
  - Depósito de 2271 L (600 gal) bajo cubierta
Tren de rodaje (seleccione uno)
- Doble garra de 750 mm (29,5 in) para aplicaciones en roca dura o
- Pantallas dobles de 900 mm (35,4 in) para aplicaciones en roca blanda

Equipo opcional:

Taxi
- Cabina Premium
  - Incluye un asiento de cuero con calefacción y ventilación, suspensión de alta resistencia, ventanas de doble cristal
  - Almacenamiento adicional además de limpiaparabrisas en las ventanas delanteras y traseras, un protector de la ventana del perforador extraíble además de un protector de la ventana delantera y un asiento de entrenador.
- Sistema de acceso al techo de la cabina (incluye escaleras, jaula y raíles)
- Luces para tranvía (frontal y cabina)
Controles
- Auto Drill Assist
  - Taladro automático de una sola pasada
- Auto Drill Assist
  - Taladro automático de varias pasadas
- Manómetro/manómetro de presión
- Tranvía remoto
Producto Enlace/terreno
- Enlace del producto (Satélite)
- Enlace de productos (doble)
- Terreno (orientación)
Mástil
- Disposición de acceso al mástil
  - Incluye escalones, barandillas, plataformas de aterrizaje y pasarela.
- Engrasador de roscas de tubos de perforación
- Sistema de lubricación de herramientas
  - Rotary tricone, 113,5 L (30 gal)
- Baliza intermitente para la separación del mástil
- Conjunto de cabrestante aéreo
  - Incluye cable y gancho más mando a distancia
Top Sub/shock Sub (seleccione uno)
- 219 mm (8,625 in) de prima
- 235 mm (9,25 in) de prima
- 273 mm (10,75 in) de prima
- 324 mm (12,75 in) de prima
- 340 mm (13,375 in) de prima
Tubo de perforación - 9,9 m (32,5 pies) de longitud
- 219 mm (8,625 in) de diámetro
- 235 mm (9,25 in) de diámetro
- 273 mm (10,75 in) de diámetro
- 324 mm (12,75 pulgadas) de diámetro
- 340 mm de diámetro
- Engrasador de roscas
Grupo Tricone Bits (seleccione uno)
- Broca tricónica de 251 mm (9,875 pulg.)
- Broca tricónica de 270 mm (10,625 pulg.)
- Broca tricónica de 311 mm (12,25 pulg.)
- Placa de bloqueo de brocas 251 mm (9.875 in)
- Placa de bloqueo de brocas 270 mm (10.625 in)
- Placa de bloqueo de brocas 311 mm (12.25 in)
- Placa de bloqueo de brocas 349 mm (13,75 in)
- Placa de bloqueo de brocas 381 mm (15 in)
Herramientas de servicio
- Fianza de elevación 152 mm (6 in) BECO para tubo de 194-235 mm (7.625-9.25 in)
- Fianza de elevación 203 mm (8 in) BECO para tubo de 273-324 mm (10.75-12.75 in)
- Fianza de elevación 254 mm (10 in) BECO para tubo de 340 mm (13,375 in)
- Abrazadera de elevación 168 mm (6.625 in) API rosca normal para broca tricónica 251-349 mm (9.875-13.75 in)
- Fianza de elevación 178 mm (7,0 in) API rosca normal para broca tricónica de 381 mm (15 in)
- Herramienta de retención de casquillos (tubo de 8,625-10,75 pulg.) (planos de 6 pulg., 7 pulg. y 7,8 pulg.)
- Herramienta de retención de casquillos (tubo de 12,75-13,378 pulg.) (planos de 10,5 pulg. y 11,38 pulg.)
Paquetes de servicio/sistema de fluidos
- Premium con centro de servicio para vaciado y llenado de lubricante; sistema de lubricante automatizado, llenado rápido de combustible y agua
Consideraciones climáticas/regionales
- Seis (6) baterías (necesarias para los paquetes de autonomía)
- Nivel climático 2
  - Fluidos y lubricantes árticos
  - Temperaturas de hasta -18° C (-0,4° F)
Marco/cubierta
- Caja de herramientas
- Sólo pedestal de pluma
- Líneas de purga y boquilla (con extremo enfriador de conexión rápida y cubierta de perforación)
Supresión de polvo
- Inyección de agua y colector de polvo
  - Depósito de 2271 L (600 gal) bajo cubierta
  - 204 m³/min (7,200 ft³/min) colector de polvo seco
- Inyección de agua de alta capacidad
  - 5299 L (1.400 gal)
  - Depósito montado bajo cubierta de 2271 L (600 gal) y un depósito montado sobre cubierta de 3028 L (800 gal)
- Elevadores hidráulicos de cortina de polvo
  - Cortinas de polvo delantera y trasera (recomendadas con colector de polvo)
- Sistema de pulverización Tram-off
